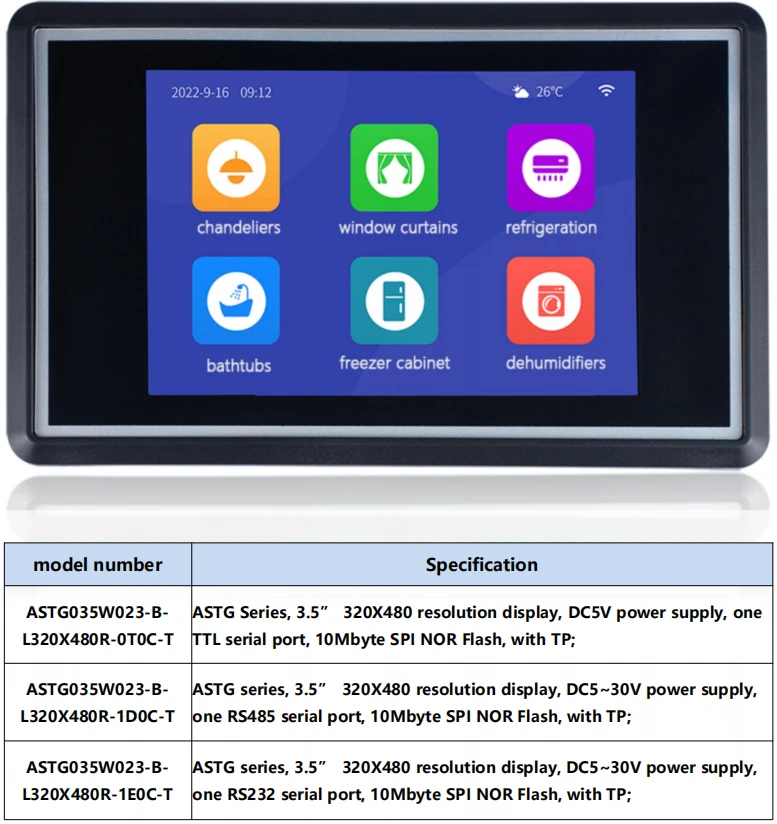

HMI هوشمند 3.5 اینچی

نمایش عملکرد: 3.5{8}}اینچ TFT LCD، وضوح 320×480، 65536 رنگ، روشنایی 250 cd/m²، نور پس زمینه LED با طول عمر 20000 ساعت، به طور کامل استانداردهای دید را برای سناریوهای صنعتی مطابقت دارد.

تجربه لمس: پانل لمسی مقاومتی 4 سیم با سختی سطح 4H، قابل اجرا با دستکش، ایده آل برای کارخانه ها، سایت های خارج از منزل و سایر محیط های خشن.

مشخصات سخت افزاری: 200 مگاهرتز ARM Cortex-هسته M4F، ساخته شده در-در 2 مگابایت PSRAM + کل 10 مگابایت SPI NOR Flash داخلی، تا 50 صفحه نمایش را با حداکثر 50 کنترل در هر صفحه پشتیبانی می‌کند-به راحتی نظارت بر تجهیزات و تجسم داده‌ها را انجام می‌دهد.

قابلیت اطمینان داخلی: گذراندن IEC 61000-4-2 تست ESD (تخلیه تماس ± 4 کیلو ولت، تخلیه هوا ± 8 کیلو ولت بدون ناهنجاری). محدوده دمای عملیاتی گسترده -10 درجه ~ 50 درجه؛ 10٪ تا 90٪ تحمل رطوبت غیر متراکم؛ مقاومت لرزه‌ای با فرکانس 10 تا 25 هرتز (2 گرم در 30 دقیقه در محورهای X/Y/Z) - قابل اطمینان برای مکان‌های صنعتی نیازمند.

🛠️نصب و سیم کشی آسان

سیم کشی ساده: تعاریف ترمینال را روشن کنید

همه مدل‌ها از یک بلوک ترمینال 5-پین PH2.0 میلی‌متری استفاده می‌کنند - فقط پین‌های زیر را مطابقت دهید:

نسخه TTL (0T0C-T): Pin1/4=GND; پین5=DC 5V; پین{4}} RXD (سطح TTL 3.3V); پین3=TXD

نسخه RS485 (1D0C-T): Pin1/4=GND; پین{2}} DC 5~30V; پین2=RS485 B (-); پین{8}} RS485 A (+)

نسخه RS232 (1E0C-T): Pin1/4=GND; پین{2}} DC 5~30V; پین{5}} RS232 RX; پین{7}} RS232 TX

توجه: برق و ارتباطات بلوک ترمینال یکسانی دارند. قبل از سیم کشی ولتاژ را دوبار-بررسی کنید تا به دستگاه آسیبی نرسد.

اندازه صحیح باز شدن را از قبل-برش دهید

اندازه کلی واحد: 115 × 71 × 25 میلی متر. برش پانل توصیه شده: 109×67 میلی متر. محکم-در نصب با محفظه-بدون نیاز به محفظه محافظ اضافی.

💻 صفر-توسعه کدنویسی، بدون دردسر سطح پایین{1}}درایور

همراه استنرم افزار پیکربندی کامپیوتر HMILiteبرای ساخت رابط‌ها، -کشیدن-و{-کنترل‌ها را رها کنید، بدون نیاز به نوشتن درایورهای سطح پایین-:

کتابخانه کامل آماده-برای-استفاده از کنترل‌ها

شامل دکمه‌های جابه‌جایی، ورودی/نمایش عددی، جریان خط لوله متحرک، گرافیک استاتیک، نمایش تصویر/GIF، سنج‌ها، هشدارهای هشدار، منحنی‌های روند پویا، تولید کد QR و موارد دیگر-بیش‌ترین نیازهای تعاملی را پوشش می‌دهد. پشتیبانی از حداکثر 50 دستورالعمل ماکرو برای منطق پیچیده سفارشی.

از قبل{0}}پروتکل‌های یکپارچه-نیازی به نوشتن خود ندارید

از Modbus RTU، Mitsubishi، Siemens، Delta، Xinjie، Omron و سایر پروتکل های PLC اصلی، به علاوه گزینه های پروتکل سفارشی برای ادغام با MCU، اینورترها، کنترلرهای سروو و غیره پشتیبانی می کند.

ویژگی های شبیه سازی صرفه جویی در زمان

شبیه سازی آفلاین را برای پیش نمایش جلوه های رابط بدون چشمک زدن صفحه اجرا کنید. شبیه‌سازی آنلاین به شما امکان می‌دهد ارتباط با دستگاه‌های متصل را مستقیماً از رایانه شخصی خود اشکال‌زدایی کنید-زمان آزمایش-و-خطا را به‌طور چشمگیری کاهش می‌دهد.

ویژگی های اضافی کاربردی

لوگوی قابل تنظیم بوت{0}} برای ثبات نام تجاری

مدیریت مجوز کاربر 8 سطح برای جلوگیری از عملیات تصادفی

3-ثانیه خودکار-صرفه جویی در اتلاف برق - بدون از دست دادن پارامتر در هنگام قطعی

ویژگی حفاظت پانل: هدایت خودکار-به صفحه از پیش تعیین شده پس از یک دوره زمانی تعریف شده توسط کاربر، ایده آل برای مدیریت تجهیزات اجاره ای
